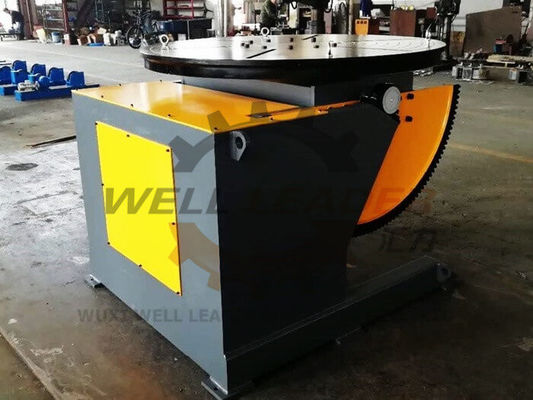

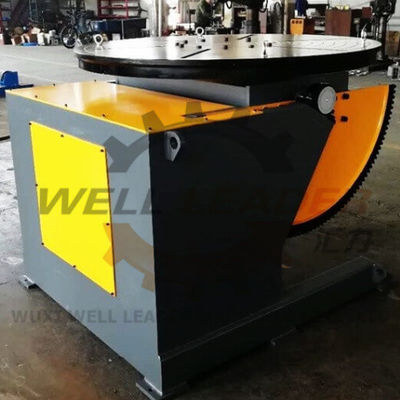

Positie en voortdurend werk Rotary Las Positioner Draaibord HB-30

MOQ:	1 set
Standard Packaging:	Houten pallet
Delivery Period:	10-15 dagen
Betalingswijze:	L/c, t/t
Supply Capacity:	100 stuks/maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

PR.CHINA

Merknaam

OTA

Certificering

CE, ISO

Markeren:

voortdurend werken roterende las positioner draaitafel

positioneringspositiemotor voor het lassen van roterende tafels

positionering roterende las positioner draaitafel

Productbeschrijving

Onze laspositieer is ontworpen om ronde of cilindrische werkstukken zoals flenzen en pijpen 360 graden te laten roteren, zodat een lasser in één positie kan staan en constant op een horizontaal oppervlak kan werken. Dit voorkomt vermoeidheid van de werknemer en verhoogt de productiviteit, aangezien de lasser niet constant rond het werkstuk hoeft te bewegen om de las te voltooien. Deze methode van werkstukpresentatie zorgt ook voor consistent hoogwaardige lassen, aangezien er geen bovenliggende of verticale lassen bij betrokken zijn. Het verbinden van pijpen of het bevestigen van pijpfittingen zoals flenzen en kleppen is een problematische taak vanuit het oogpunt van uitvoering vanwege het 360-graden werkgebied. Zonder het gebruik van een gereedschap zoals de laspositieer, moet de werknemer mogelijk constant rond en onder het werkstuk bewegen om de verbinding te voltooien, wat niet bevorderlijk is voor lassen van goede kwaliteit. Om frequente onderbrekingen van lasnaden te voorkomen, is een laspositieer een noodzakelijk en effectief lasgereedschap.

Klik op de onderstaande video voor een werkdemonstratie.

Kenmerken:

- Precisie draaikranslagerstructuur met onbeperkte rotatie van 360 graden.

- Mitsubishi / Schneider Inverter voor traploze variabele snelheid.

- Siemens / Schneider elektrische componenten.

- Afstandsbediening met lange kabels.

- Draadloze afstandsbediening.

- Indicatie van kantelhoek

- Eindschakelaar om overmatig kantelen te voorkomen.

- Snelle stroomkabelconnector is meegeleverd.

- CE-goedgekeurd.

Technische parameters:

- Nominale kantelcapaciteit: 1200 kg bij volledige positie

- Maximaal zwaartepunt: 300 mm

- Maximaal excentriciteit: 200 mm

- Rotatiesnelheid: 0,12-1,2 tpm

- Kantelsnelheid: 0,35 tpm

- Kantelbereik: 0-120 graden

- Rotatiemotor: 1,1 kW

- Kantelmotor: 1,1 kW

- Tafelafmeting: Φ1200 mm

- Spanbereik klauwplaat: 2”-10”

Leveringsomvang (voor elk standaardmodel):

-Hoofdlichaam met motoren en tandwielkast, tafel, lagers, etc.

-Besturingskast met Schneider componenten en snelle stroomkabelconnector

-Afstandsbediening met 6m kabel

- Draadloze afstandsbediening

- Voetpedaal

-Las klauwplaat WP-300 voor 2”-10” pijp

-Gerelateerde documenten incl. mechanische tekeningen, elektrisch schema, bedieningshandleiding, etc.

-Reserveonderdelen: drukknoppen, lampjes, potentiometers.

Model	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Nominale capaciteit	300 kg	500 kg	800 kg	1000 kg	2000 kg	3000 kg	5000 kg	10000 kg
Max. zwaartepunt bij nominale capaciteit	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Max. excentriciteit bij nominale capaciteit	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Rotatiesnelheid (tpm)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Kantelsnelheid (tpm)	handmatig/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Kantelbereik	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Rotatiemotor vermogen	0,37 kW	0,4 kW	0,4 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	1,5 kW
Kantelmotor vermogen	0,37 kW	0,37 kW	0,37 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	2,2 kW
Tafel diameter	Φ600 mm	Φ800 mm	Φ800 mm	Φ900 mm	Φ1100 mm	Φ1300 mm	Φ1600 mm	Φ2000 mm

Verkocht aan: Duitsland, Denemarken, Roemenië, Nieuw-Zeeland, Australië, Singapore, Indonesië, Maleisië, Argentinië, Brazilië, Chili, Turkije, Syrië, Israël, Saoedi-Arabië, Vietnam, India, etc.
