HB-20 Rotary Welding Positioner Draaiplaat 360 graden Werkvlak Roterende Positioner

Producten

3 in 1 machine van het laserlassen

verlenging van de schep van de vorkhef

H de lijn van het straallassen

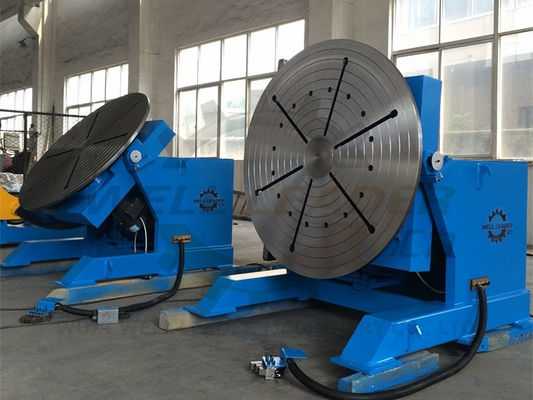

HB-20 Rotary Welding Positioner Draaiplaat 360 graden Werkvlak Roterende Positioner

MOQ:	1 set
Standard Packaging:	Houten pallet
Delivery Period:	10-15 dagen
Betalingswijze:	L/C, T/T
Supply Capacity:	100 stuks/maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

PR.CHINA

Merknaam

OTA

Certificering

CE, ISO

Markeren:

360 graden roterende las positioner

Werkplan Rotary Welding Positioner

Roterend Lasseninstelmechanisme

Productbeschrijving

Onze laspositioneerder is ontworpen om ronde of buisvormige werkstukken zoals flenzen en pijpen 360 graden te roteren, zodat een lasser in één positie kan staan en constant op een vlak oppervlak kan werken. Dit voorkomt vermoeidheid bij de werknemer en verhoogt de productiviteit, aangezien de lasser niet constant om het werkstuk hoeft te bewegen om de las te voltooien. Deze methode van presentatie van het werkstuk zorgt ook voor consistent hoogwaardige lassen, aangezien er geen overhead- of verticale runs bij betrokken zijn. Het verbinden van pijpen of het bevestigen van pijpfittingen zoals flenzen en kleppen is een problematische taak vanuit een uitvoeringsperspectief vanwege het 360-graden werkvlak. Zonder het gebruik van een hulpmiddel zoals de laspositioneerder, moet de werknemer mogelijk constant rond en onder het werkstuk bewegen om de verbinding te voltooien, wat niet bevorderlijk is voor goed kwaliteitslassen. Om frequente onderbrekingen van lasnaden te voorkomen, is een laspositioneerder een noodzakelijk en effectief lasgereedschap.

Klik op onderstaande video om de werkdemonstratie te bekijken.

Kenmerken:

- Hi-precisie zwenklagerstructuur met onbeperkte rotatie van 360o.

- Mitsubishi / Schneider Inverter om traploze variabele snelheid te bieden.

- Siemens / Schneider elektrische componenten.

- Externe bedieningskast met lange kabels.

- Draadloze externe bedieningskast.

- Indicatie van kantelgraad

- Eindschakelaar om overmatig kantelen te voorkomen.

- Snelle voedingskabelconnector is meegeleverd.

- CE goedgekeurd.

Technische parameters:

- Nominale kantelcapaciteit: 1200 kg bij volledige positie

- Max. zwaartekracht: 300 mm

- Max. excentrisch: 200 mm

- Rotatiesnelheid: 0,12-1,2 tpm

- Kantelsnelheid: 0,35 tpm

- Kantelbereik: 0-120 graden

- Rotatiemotor: 1,1 kW

- Kantelmotor: 1,1 kW

- Tafelafmeting: Φ1200 mm

- Spanklembereik: 2”-10”

Leveringsomvang (Voor elk standaardmodel):

- Hoofdgedeelte met motoren & versnellingsbak, tafel, lagers, enz.

- Bedieningskast met Schneider-componenten & snelle voedingskabelconnector

- Externe bedieningskast met 6 m kabel

- Draadloze externe bedieningskast

- Voetpedaal

- Lasbek WP-300 voor 2”-10” pijp

- Relatieve documenten incl. mechanische tekeningen, elektrisch schema, handleiding, enz.

- Reserveonderdelen: drukknoppen, lampen, potentiometers.

Model	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Nominale capaciteit	300 kg	500 kg	800 kg	1000 kg	2000 kg	3000 kg	5000 kg	10000 kg
Max. zwaartekracht bij nominale capaciteit	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Max. excentrisch bij nominale capaciteit	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Rotatiesnelheid (tpm)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Kantelsnelheid (tpm)	met de hand/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Kantelbereik	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Rotatiemotorvermogen	0,37 kW	0,4 kW	0,4 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	1,5 kW
Kantelmotorvermogen	0,37 kW	0,37 kW	0,37 kW	0,55 kW	0,75 kW	1,1 kW	1,5 kW	2,2 kW
Tafeldiameter	Φ600 mm	Φ800 mm	Φ800 mm	Φ900 mm	Φ1100 mm	Φ1300 mm	Φ1600 mm	Φ2000 mm

Verkocht aan: Duitsland, Denemarken, Roemenië, Nieuw-Zeeland, Australië, Singapore, Indonesië, Maleisië, Argentinië, Brazilië, Chili, Turkije, Syrië, Israël, Saoedi-Arabië, Vietnam, India, etc.
