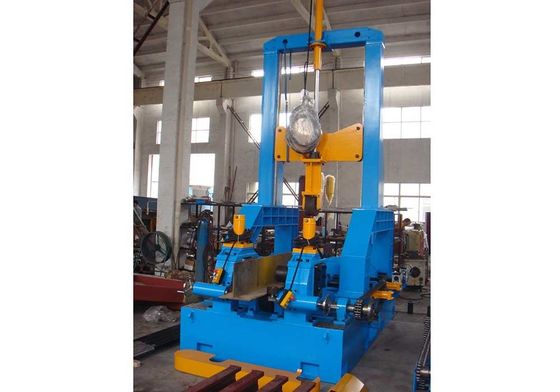

PHJ geïntegreerde H-balk lassen machine boog lassen en rechtzetten

Model: PHJ-15

- Flensdikte T:6-25 mm

- Flankenbreedte B:200-800 mm

- Webdikte A:4-40 mm

- Webhoogte H:200-1500 mm

- Balklengte L:4000-15000 mm

- Lasmethode: platte SAW (een enkele draad)

- Maximale filettengraad: 8 mm

- Invoerconveyor: in totaal 12m, drie stukken, een van hen is bestuurder

- Uitvoerconveyor: in totaal 12 m, waarvan twee verhoogd

- Hoofdmotor: 7,5 kW

- Werksnelheid: 0,2-2 m/min

- Transportmotor: 0,75 kWx2

- Lasvermogen: Lincoln PP-1000

- fluxrecycler: ZH-100 ((3kWx2)

- Hydraulische motor: 5,5 kW

- Nominale werkdruk: 6-8Mpa

- Maximale systeemdruk: 10Mpa

Verzameldeel:

Er zijn vier sets centraal- en locatiebevestigingen, gesynchroniseerd werkend, aangepast door handwiel, gecentreerd door loodschroef en vastgeklemd door hydraulische cilinder.

Als de flense en het web in het hoofdarm worden opgeheven, worden de platen voornamelijk gecentreerd en wordt het web ondersteund om niet te kantelen.

Er is één set handmatig centrerende armaturen voor flenzen aan het eind van de uitgangsconveyor, om het centrum te stabiliseren door het aan te passen.

Aan de ingangszijde is een uitlijningsblok om het web en de flenst uit te lijnen.

- Sweisonderdeel:

Eén set laslampen aan beide zijden om de I-straal tegelijkertijd op vlakke filet te lassen.

Laskracht is CHENGDU HUAYUAN MZ-1000 met automatische draadvoeder.

Twee sets van automatisch flux recycling systeem. Flux wordt automatisch gevoerd naar naad, en er is een zuigmond na de fakkel om de flux te recyclen voor herhaald gebruik.

De gebruiker kan zelf een redelijke snelheid bepalen.

- Het oprecht maken.

De H-straal zal na het lassen vervormd raken.

De bovenste rol kan de juiste druk door de hydraulische cilinder geven, afhankelijk van de flensdikte en de vervorming.

Alle rollen zijn vervaardigd van gekwalificeerd gelegeerd metaal en worden warmtebehandeld om gebreken te voorkomen, om de stabiliteit en lange levensduur te garanderen.

De snelheid van het rechtzetten is gelijk aan de snelheid van de montage, aangedreven door één motor en versnellingsbak, bestuurd door een omvormer.

Er is een hydraulisch verhoogd vervoerband dat kan worden verhoogd naargelang de vervorming, om de balk te ondersteunen bij het voltooien van de montage, het lassen en het rechtzetten.

Het proces wordt gecontroleerd door MITSUBISHI PLC. De aangedreven motor wordt bestuurd door een wisselstroomomvormer.

Het rechtmakende deel werkt aan het verminderen van de vervorming bij het lassen in doorsnede.
