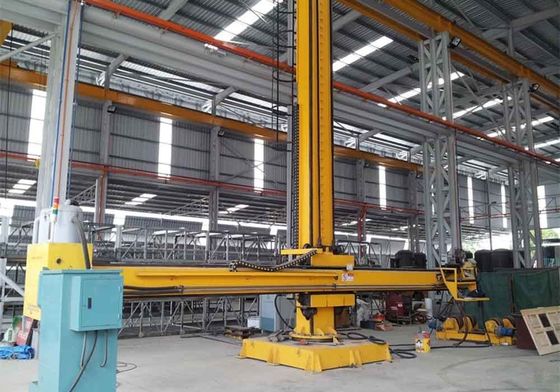

Automatische manipulator HC6060 voor het lassen van kolommen met boom met SAW-kop

De lasmanipulator is een automatische lasapparatuur en wordt veel gebruikt.het draaien van de kolom en het rijden van de trolley op de railsDe boom kan worden voorzien van een SAW-kop om te lassen op tanks door samen te werken met rotatoren of positioners.Dus de machine wordt veel gebruikt in industriën zoals windtoren, ketel, chemische industrie, scheepswerf, auto's, metalen constructies, enz.

Deze machine bestaat voornamelijk uit een deel van de zuil, een deel van de gidsplaat, een deel van de boom, een deel van de liftreductie, een gewichtsbalansator en een gemotoriseerd schuifbord, een bedieningsplatform en een handgesloten vergrendelingssysteem.

De kolom, boom, geleiderblok zijn gelast en de sterkte wordt vrijgegeven.

Na het lassen worden de kolommen en de boom warmtebehandeld en fijn bewerkt om nauwkeurigheid te garanderen.

De bovenste/laagste en linker/rechts geleide wielen zijn excentrische asstructuur, door ze aan te passen, kan de kloof in de geleidingsrails worden aangepast om de slijtage van de rails te compenseren.

Alle assen, met inbegrip van de schachtbouten, worden thermisch geraffineerd.

De boem wordt verhoogd door een motor met rem, wormwielverminderaar, ketting en kettingwiel.

De snelheid wordt door een omvormer aangestuurd en wordt in cijfers weergegeven.

Er is een pistoolinstelling aan de voorkant van de boom, het pistool kan op/af bewegen, links/rechts gemotoriseerd.

De kolom en de kelder zijn verbonden door een slew-lager, de kolom kan +/- 180 graden met de hand draaien en met de hand op elke positie vergrendelen.

De rechthoekige leidingen op de zuil en de boom zijn van 16Mn materiaal, wat een hoge sterkte is en er zijn vetladingsgaten op de wielen die handig zijn voor onderhoud.

Er is een veiligheidsbeveiliging op de ladder en er zijn veiligheidsbedekkingen voorzien op de transmissieonderdelen.

Het elektrische besturingssysteem bestaat uit een kast, afstandsbediening, een omvormer van Schneider.
